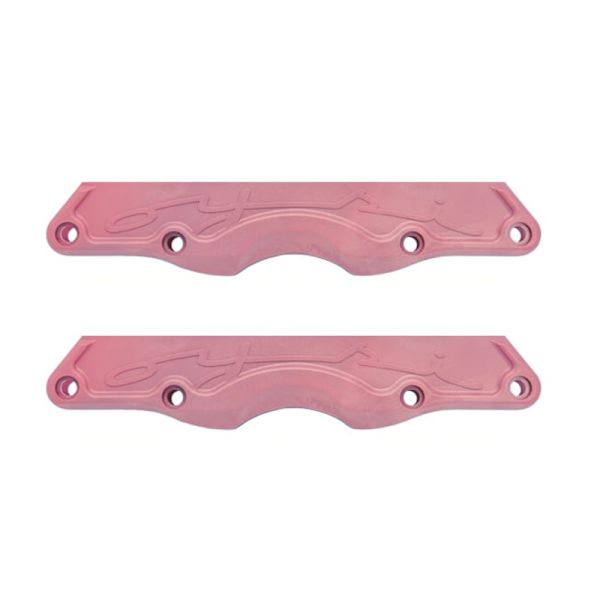

GUIAS OYSI 281MM ROSA

La guía rockeada Oysi está diseñada para usar con ruedas exteriores de 72 mm y ruedas interiores de 60 mm. El uso eficiente del espacio debajo de tus pies produce una agilidad sin concesiones, un control receptivo y un perfil bajo. Diseñado y fabricado en los Estados Unidos.

Talla única.

Características técnicas:

- UFS.

- Diámetro máximo de la rueda exterior: 72 mm.

- Diámetro máximo de la rueda interior: 61 mm.

- Ejes estándar de 8 mm.

- Separadores incluidos.

- 4 broches (fasteners) UFS ISO Clase 10.9 (14 mm de longitud).

- 4 x ISO Clase 10.9 UFS / broches (fasteners) de eje para coping (10 mm de longitud).

- 16 arandelas de nailon para modo coping.

*La instalación de ruedas de 72 mm a 66 mm en los ejes exteriores requiere la modificación de la Soul Plate para crear un hueco claro sobre el plano de montaje de la guía.

Si tus ruedas tocan con el Soulplate, Oysi dispone de una plantilla con una guía (en inglés) aquí https://www.oysius.com/soulmodtemplate/

Busca la plantilla que corresponde a tus medidas.

Traducción al español del texto:

Plantilla de modificación de la SoulPlate Oysi.

1. Imprime el documento sin escalar (al 100%).

2. Desmonta la soulplate de la bota.

3. Recorta la plantilla por las líneas de puntos.

4. Inserta tornillos UFS por las aberturas para alinearlo con la soulplate.

5. Recorta la línea de puntos por la zona que corresponda a la distancia entre ejes de la guía (aquí hay que buscar la plantilla que corresponde a nuestras medidas).

6. Para adecuar con todas las medidas de chasis, recorta por la línea de puntos y abre una área más grande.

7. Marca un área en el souplate para eliminar material, desmonta la soulplate y quita el material sobrante de la soulplate con mucho cuidado.

Nota: No es necesario eliminar completamente todo el material de la soulplate. Tan sólo lo suficiente como para que la rueda gire libremente.
